Détails sur le produit:
Conditions de paiement et expédition:
|

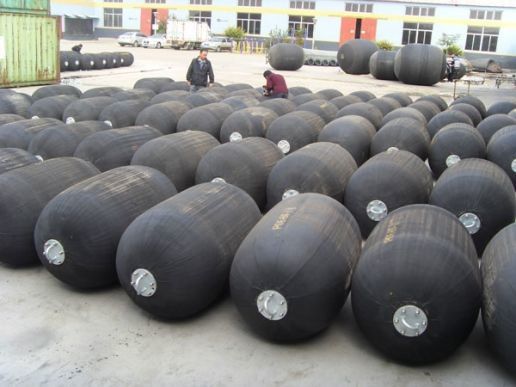

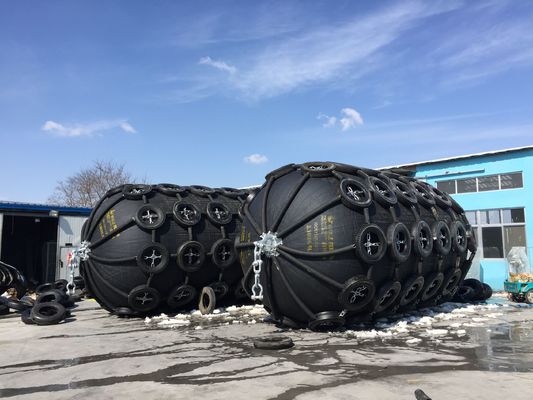

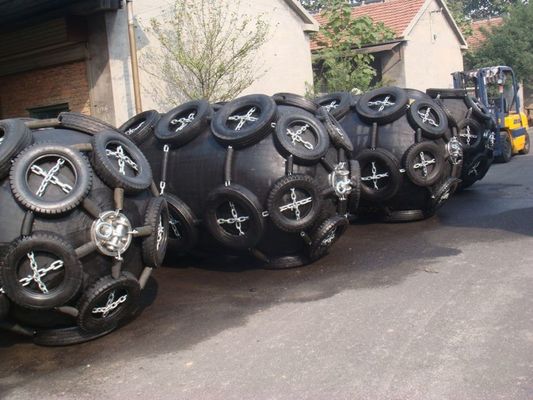

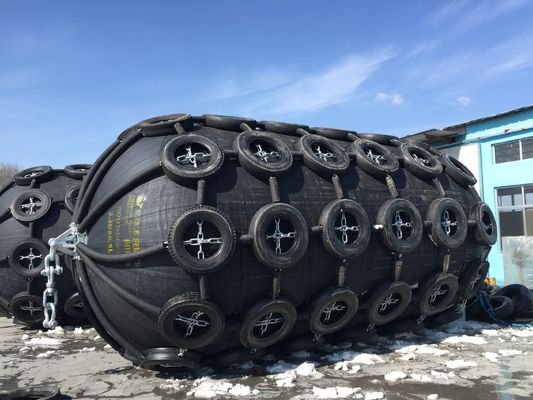

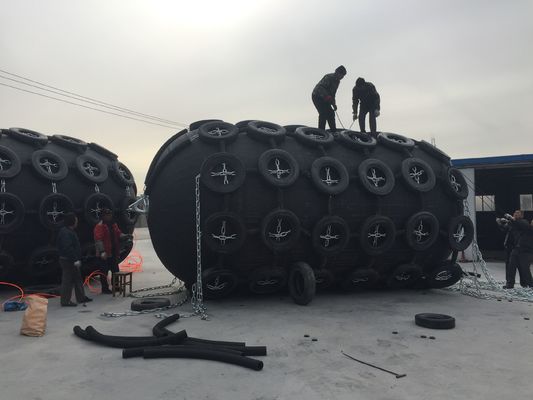

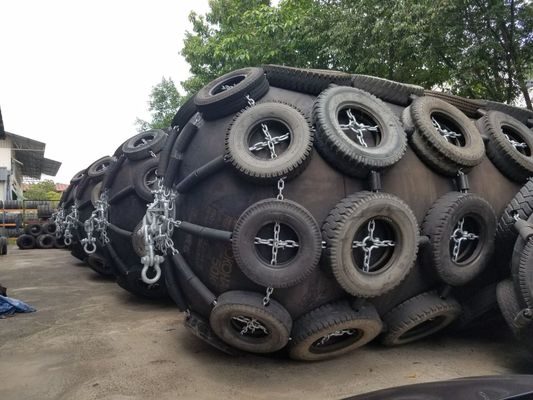

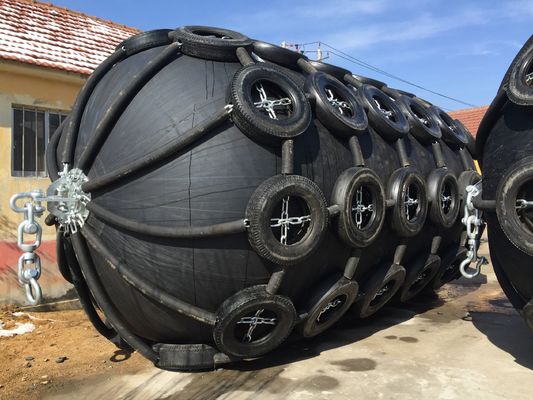

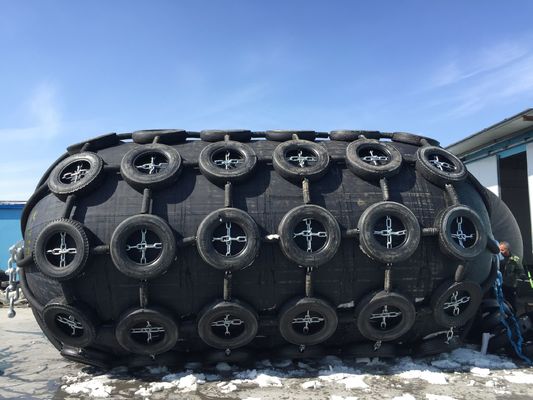

Nom de produit: | Amortisseur en caoutchouc pneumatique/amortisseur marin/amortisseur de Yokohama | Marque: | Henger |
---|---|---|---|
Matériel: | Le caoutchouc naturel | Spécifications: | Diamètre 0.5m-4.5m, L 0.7m-9m/Customized |
Certificat: | CCS/BV/LR/ISO17357/DNV/SGS | Durée de conservation: | 24 mois |
Pression d'utilisation: | 50kPa/80kPa | Application: | Dock, bateau, navire-navire |
Durée de vie: | 10 ans | Temps de production: | 5-10 JOURS |
Méthode de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Accessoires: | Gaine/pivot/dispositif d'accrochage/chaîne de pneu |
Emballage: | Nu/palette | couleur: | conditions noires/blue/as |
Surligner: | Amortisseur en caoutchouc de dock de Yokohama,amortisseur en caoutchouc du dock 80kpa,amortisseur 50kpa à nervures pneumatique |
Qingdao Henger Marine Supplies Co. , Le Ltd se spécialise dans la production des airbags marins et des amortisseurs en caoutchouc gonflables. Nous avons établi des relations coopératives à long terme avec beaucoup de chantiers navaux, d'armateurs et de sociétés commerciales domestiques. Nous exportons également vers la Russie, la Turquie, l'Indonésie, le Singapour, les Philippines, le Vietnam et beaucoup d'autres pays dans le monde.
Nous avons fourni les produits de notre société pour la marine du Bangladesh et la marine malaisienne. Beaucoup d'amis ont des milliers parcourus de milles pour rendre visite à notre société. Ils ont une impression très bonne de notre société !
Si vous voulez coopérer avec nous, svp contactez-moi :
WhatsApp : +86 15662503695
WeChat : Lxc667381
Email : sales1@hengergroup.com

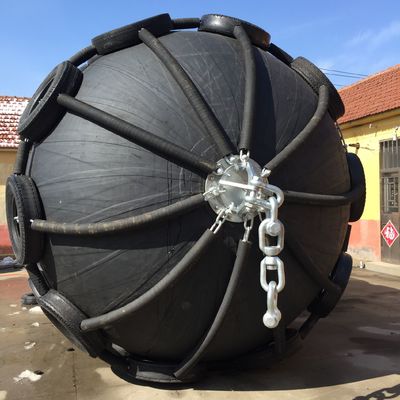

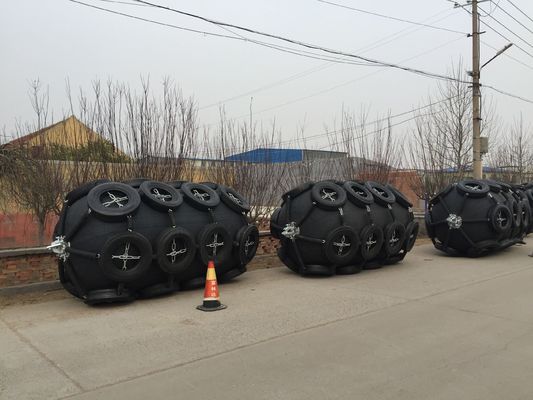

Structure d'amortisseur en caoutchouc pneumatique de henger de Qingdao
L'amortisseur en caoutchouc pneumatique de henger de Qingdao se compose de quatre parts.
1. Colle externe de couche d'amortisseur en caoutchouc gonflable
La couche en caoutchouc couvrant le côté externe de l'amortisseur protège la couche de corde et le caoutchouc de revêtement intérieur contre l'abrasion et d'autres forces externes, considérablement amélioration de la mission d'utilisation du produit, et également augmentation de la longévité du produit !
2. Ligne couche
Le tissu de corde fait de cordes en nylon de haute qualité, chaque corde en nylon peut soutenir un poids de 50kgs, et chaque couche de tissu de corde se compose de milliers de cordes en nylon, qui améliore considérablement la longévité du produit et maintient également l'amortisseur. La pression interne du produit n'a pas besoin d'être gonflée d'ici 60 jours !
3. Le caoutchouc intérieur
Quant à la doublure de la membrane en caoutchouc, le contenu du caoutchouc naturel dans nos produits est aussi élevé que 60%, qui est plus flexible et perfore résistant. En même temps, il est employé pour sceller l'air pressurisé dans l'amortisseur pour empêcher le gaz interne du produit de couler !
4. Ouverture de bride
Tous nos produits sont équipés des dispositifs de soupape de sûreté pour les brides en acier installées sur les garde-boue. Après que le produit soit sous la pression insupportable, la soupape de sûreté s'ouvre automatiquement pour empêcher des dommages de produit.
1. Absorption d'énergie garantie
2. filet de pneu et type à chaînes de bride
3. construction de peau épaisse
4. bonne représentation angulaire
5. pression moins extérieure sur le mur latéral des bateaux. (La capacité d'accepter la pression extérieure de l'amortisseur est jusqu'à 14 ton/m2).
6. Aucune réduction sur la représentation de la compression une fois incliné.
7. approprié aux secteurs avec de grandes ou petites marées.
8. approprié en temps froid parce que l'air comprimé en tant que milieu de amortissement.
9. Particulièrement dans l'amarrage des bateaux de large échelle dans des docks et lightering de mer.
10. maintient de grands dégagements entre la coque et la structure
1. Bateaux-citerne de pétrole et de gaz
2. ferries rapides et navires en aluminium
3. installations provisoires et permanentes
4. réponse et urgences rapides
5. Dans les ports avec des variations de marée extrêmes
6. Pour des opérations lightering navire-navire
7. Pour tous les navires de marine dus à la basse pression de coque et à l'avantage d'une augmentation proportionnelle de force de réaction et d'absorption d'énergie
1. grand transporteur de pétrole brut, SUPERTANKER
2. navire de conteneur
3. plate-forme en mer de tâche de mer
4. grands chantier naval et dock
5. grand bateau de croisière de bateau et
6. dock de port d'armée
7. pilier de grand pont
L'amortisseur en caoutchouc pneumatique est construit avec des feuilles en caoutchouc synthétique-corde-renforcées avec l'air comprimé à l'intérieur pour continuer à flotter au-dessus de la surface et du travail de l'eau comme amortisseur entre deux bateaux ou entre les bateaux et la structure de amarrage à quai quand ils viennent à côté de l'un l'autre sur l'eau.
L'amortisseur en caoutchouc pneumatique est un principal dispositif anti-collision pour l'application marine dans le monde aujourd'hui. L'amortisseur pneumatique est devenu un milieu de protection de bateau d'idée employé intensivement par de grands bateaux-citerne, navires de LPG, plates-formes d'océan, grands docks, ports et quais.
Les amortisseurs en caoutchouc pneumatiques conviennent à beaucoup d'applications comprenant :
1. Les bateaux-citerne, gaz porte et les cargos en vrac ;
2. Ferries rapides et navires décortiqués en aluminium ;
3. Provisoire des installations permanentes ;
4. Matériau protecteur rapide de réponse et de secours ;
5. Comme amortisseurs d'impasse pour réaménager des bateaux avec des équipements de rivage.
4. Applications de produit
Sont le type de l'installation deux typique : opération navire-navire et bateau pour accoupler l'opération.
a. opération navire-navire
D'une façon générale, deux points de contact sont suffisants pour l'opération navire-navire de faible puissance. Mais l'amortisseur 1 ou 2 en caoutchouc pneumatique supplémentaire devrait être employé comme amortisseur primaire pour absorber l'énergie de amarrage à quai pour l'opération navire-navire résistante, et garde la distance appropriée d'impasse entre deux bateaux. En attendant, des amortisseurs deux ou plus de petite taille peuvent être accrochés sur la coque de bateau comme amortisseur secondaire.
b. bateau pour accoupler l'opération
Les amortisseurs pneumatiques sont employés souvent pour le bateau à l'opération de quai en raison de son excellente représentation. Les amortisseurs pneumatiques sont ancrés avec le quai par la chaîne et les dispositifs d'accrochage de type. En attendant, l'amortisseur pneumatique peut être flotté sur la surface de l'eau dépendent du changement de la marée.
1. Sécurité et fiabilité
L'amortisseur en caoutchouc de bateau sont construits avec de plusieurs couches de pneu-corde forte, et sont ainsi résistant pour faire pression sur et coupe. Le facteur de sécurité adopté dans la conception de cet amortisseur est basé sur la théorie admise et a été prouvé par expérimentation étendue. des amortisseurs de grande taille sont équipés d'une soupape de sûreté pour libérer l'air intérieur en cas de la surpression accidentelle.
2. Aucune détérioration ou variation de représentation
L'amortisseur en caoutchouc de bateau utiliser l'élasticité compressive d'air, donc de détérioration de représentation devant se fatiguer est absent.
3. Avantages à l'amarrage à quai incliné
L'amortisseur en caoutchouc de bateau, absorption d'énergie ne diminue pas à la compression inclinée jusqu'à 15 degrés.
4. La plupart de système concurrentiel coûté
L'utilisation de l'élasticité compressive d'air fournit la pression extérieure complètement uniforme sur le contact, faisant à bateau l'idéal en caoutchouc d'amortisseur. La pression extérieure de l'amortisseur en caoutchouc de bateau est égale à la pression atmosphérique interne. En raison de basses et uniformes propriétés extérieures de pression, les amortisseurs en caoutchouc pneumatiques de Henger sont populaires sur des terminaux de GNL-bateau.
5. Force de réaction molle pour la structure de bateau et de jetée
La force de réaction des amortisseurs en caoutchouc pneumatiques de Henger n'augmente pas brusquement, même dans des conditions de charge excédentaires. Par conséquent, l'amortisseur en caoutchouc de bateau se comporter bien en pareil cas, et protéger des bateaux et des équipements d'amarrage.
6. Forces de amarrage inférieures dans des conditions atmosphériques approximatives
La force de réaction et le débattement de l'amortisseur en caoutchouc de bateau n'atteignent pas facilement le maximum parce que les augmentations de force de réaction lentement et le débattement permis est large. Ainsi, les amortisseurs en caoutchouc pneumatiques de Henger protègent sans risque des bateaux et des équipements d'amarrage même sous le temps approximatif.
Tonnage de bateau (T) | Recommandation SizeD×L (m) | Type de bateau |
50 | 0.5*1.0 | Bateau de pêche |
100 | 0.7*1.5~1.0*1.5 | Bateau de pêche |
200 | 1.0*1.5~1.2*2.0 | Bateau de pêche, remorquant le bateau |
300-500 | 1.2*2.0~1.5*2.5 | Bateau de pêche, remorquant le bateau |
1000 | 1.5*2.5~1.5*3.0 | Remorquage du bateau, cargo |
3000 | 2.0*3.0~2.0*3.5 | cargo, chalutier d'océan |
10000 | 2.0*3.5~2.5*4.0 | cargo |
Exigences pneumatiques de taille et de marche de 50 amortisseur | ||||
Longueur du diamètre X de diamètre nominal millimètre |
Pression interne initiale kPa |
Absorption d'énergie garantie (GEA) | Force de réaction au débattement de GEA (R) | Pression de coque (pression interne) au débattement de GEA (p) |
Valeur minimum au débattement 60±5% kJ | KN 10 % de Tolerance± |
Valeur de référence kPa |
||
500 x 1000 | 50 | 6 | 64 | 132 |
600 x 1000 | 50 | 8 | 74 | 126 |
700 x 1500 | 50 | 17 | 137 | 135 |
1000 x 1500 | 50 | 32 | 182 | 122 |
1000 x 2000 | 50 | 45 | 257 | 132 |
1200 x2000 | 50 | 63 | 297 | 126 |
1350 x 2500 | 50 | 102 | 427 | 130 |
1500 x 3000 | 50 | 153 | 579 | 132 |
1700 x 3000 | 50 | 191 | 639 | 128 |
2000 x 3500 | 50 | 308 | 875 | 128 |
2500 x 4000 | 50 | 663 | 1381 | 137 |
2500 x5500 | 50 | 943 | 2019 | 148 |
3300 x 4500 | 50 | 1175 | 1884 | 130 |
3300 x 6500 | 50 | 1814 | 3015 | 146 |
3300 x 10600 | 50 | 3067 | 5257 | 158 |
4500 x 9000 | 50 | 4752 | 5747 | 146 |
4500 x 12000 | 50 | 6473 | 7984 | 154 |
Exigences pneumatiques de taille et de marche de 80 amortisseur | ||||
Longueur du diamètre X de diamètre nominal millimètre |
Pression interne initiale kPa |
Absorption d'énergie garantie (GEA) | Force de réaction au débattement de GEA (r) | Pression de coque (pression interne) au débattement de GEA (p) |
Valeur minimum au débattement 60±5% kJ | KN de Tolerance±10% |
Valeur de référence kPa |
||
500 x 1000 | 80 | 8 | 85 | 174 |
600 x 1000 | 80 | 11 | 98 | 166 |
700 x 1500 | 80 | 24 | 180 | 177 |
1000 x 1500 | 80 | 45 | 239 | 160 |
1000 x2000 | 80 | 63 | 338 | 174 |
1200 x 2000 | 80 | 88 | 390 | 166 |
1350 x 2500 | 80 | 142 | 561 | 170 |
1500 x 3000 | 80 | 214 | 761 | 174 |
1700 x 3000 | 80 | 267 | 840 | 168 |
2000 x 3500 | 80 | 430 | 1150 | 168 |
2500 x 4000 | 80 | 925 | 1815 | 180 |
2500 x 5500 | 80 | 1317 | 2653 | 195 |
3300 x 4500 | 80 | 1640 | 2476 | 171 |
3300 x 6500 | 80 | 2532 | 3961 | 191 |
3300 x 10600 | 80 | 4281 | 6907 | 208 |
4500 x 9000 | 80 | 6633 | 7551 | 192 |
4500 x 12000 | 80 | 9037 | 10490 | 202 |
Tonnage de bateau (T) | Taille de recommandation D X L (m) | Type de bateau |
50 | 0,5 x1.0 | Bateau de pêche |
100 | 0,7 x 1.5~1.0 x 1,5 | Bateau de pêche |
200 | 1,0 x 1.5~1.2 x 2,0 | Bateau de pêche, remorquant le bateau |
300-500 | 1,2 x 2.0~1.5 x 2,5 | Bateau de pêche, remorquant le bateau |
1000 | 1,5 x 2.5~1.5 x 3,0 | Remorquage du bateau, cargo |
3000 | 2,0 x 3.0~2.0 x 3,5 | cargo, chalutier d'océan |
10000 | 2,0 x 3.5~2.5 x 4,0 | cargo |
Pour le petit et moyen bateau de taille |
Tonnage de bateau (TPL) |
Vitesse de embarquement assumée (M/S) |
Énergie cinétique efficace (KN.M) |
Taille D*L d'amortisseur (m) |
200000 | 0,15 | 1890 | 3,3 x 6,5 |
150000 | 0,15 | 1417 | 3,3 x 6,5 |
100000 | 0,15 | 945 | 3,0 x 5,0 |
85000 | 0,17 | 1031 | 3,0 x 6,0 |
50000 | 0,18 | 680 | 2,5 x 5,5 |
40000 | 0,20 | 672 | 2,5 x 5,5 |
30000 | 0,22 | 609 | 2,5 x 4,0 |
20000 | 0,25 | 525 | 2,5 x 4,0 |
15000 | 0,26 | 425 | 2,5 x 4,0 |
10000 | 0,28 | 329 | 2,0 x 4,0 |
5000 | 0,33 | 228 | 2,0 x 3,5 |
Pour le bateau de Grand-tonnage |
Taille d'amortisseur | Quantité de compression (60%) |
Poids de Noumenon (kilogrammes) |
Poids avec la veste protectrice (kilogramme) |
||
D (millimètre) |
L (millimètre) |
Réaction (KN) |
Absorption d'énergie (KNM) |
||
500 | 1000 | 64 | 6 | 23 | 35 |
600 | 1000 | 74 | 8 | 28 | 40 |
700 | 1000 | 137 | 17 | 58 | 52 |
1000 | 1500 | 182 | 32 | 82 | 100 |
1000 | 2000 | 257 | 45 | 148 | 152 |
1200 | 2000 | 297 | 63 | 167 | 200 |
1350 | 2500 | 427 | 102 | 220 | 298 |
1500 | 2500 | 499 | 134 | 270 | 300 |
1500 | 3000 | 579 | 153 | 318 | 450 |
1700 | 3000 | 639 | 191 | 380 | 482 |
2000 | 3500 | 875 | 308 | 580 | 890 |
2000 | 4000 | 1000 | 352 | 680 | 1000 |
2500 | 4000 | 1381 | 663 | 1064 | 1180 |
2500 | 5500 | 2019 | 1131 | 1268 | 1380 |
3000 | 5000 | 2422 | 1357 | 1980 | 2388 |
3000 | 6000 | 2906 | 1293 | 2400 | 2690 |
3300 | 4500 | 1884 | 1175 | 2380 | 2617 |
3300 | 6500 | 3015 | 1814 | 2980 | 3000 |
|
RFQ
1. « J'ai un bateau, mais je ne sais pas choisir la taille du pare-chocs de dock, peux vous m'aider ? »
Réponse : Ne vous inquiétez pas. Nous avons plus de 20 ans d'expérience. Nous avons une équipe technique professionnelle qui peut recommander des produits appropriés pour votre usage selon vos besoins ! Vous devez seulement me dire que votre but et information de votre bateau, et nous peut recommander la taille et la quantité appropriées de pare-chocs de dock pour vous.
2. « Je veux essayer votre pare-chocs de dock, mais je ne l'ai jamais employé, et je ne sais pas l'employer. Pouvez vous m'aider ? »
Réponse : Svp ne vous inquiétez pas, nous ont un département de service professionnel pour vous servir. Si vous ne l'avez jamais employé avant, nous pouvons employer des appels visuels en ligne pour vous aider à accomplir l'utilisation. En même temps, nous embarquons également le produit avec le manuel d'instruction. Peut résoudre une grande difficulté pour vous.
3. « Ce qui est la quantité d'ordre minimum pour vos pare-chocs de dock ? »
Réponse : Nous n'avons pas une quantité d'ordre minimum. Nous pouvons la fournir tant que vous avez besoin de elle. Si le produit que vous avez besoin est un, nous peut également le fournir pour vous. Si vous avez besoin de beaucoup de produits, nous te donnerons une grande remise !
4. « Ce qui est la durée de vie de votre pare-chocs de dock ? »
Réponse : La vie de conception de nos pare-chocs de dock est de 6 à 10 ans dans l'état des caractéristiques d'utilisation de produit.
5. « De quelle longueur est la période de garantie pour vos pare-chocs de dock ? »
Réponse : La période de garantie de nos pare-chocs de dock est de 2 ans. Si elle s'avère être notre problème de qualité, nous serons responsables de vous réparer ou de remplacer par un nouveau pare-chocs de dock, et les coûts engagés pendant le remplacement seront étés à la charge de nous !
6. « Ce qu'un peu les certificats peuvent vous fournir pour des pare-chocs de dock ? »
Réponse : Nos pare-chocs de dock peuvent fournir CCS, GV, la BV et d'autres certificats.
