Amortisseur pneumatique de Yokohama d'amortisseur submersible à haute pression pour l'amarrage à quai de bateau L'amortisseur est principalement de résister à la force d'impact du bateau quand le bateau s'accouple, laissant le dock et d'autres formes (telles que le moment où le bateau est attaché ...
Amortisseur pneumatique de Yokohama d'amortisseur submersible à haute pression pour l'amarrage à quai de bateau
L'amortisseur est principalement de résister à la force d'impact du bateau quand le bateau s'accouple, laissant le dock et d'autres formes (telles que le moment où le bateau est attaché pour remorquer), et le transmet à la structure de coque d'un plus grand secteur. Les amortisseurs en bois ont l'effet de amortissement. Bien que les amortisseurs en acier aient l'effet de amortissement pauvre, ils ont une meilleure force et peuvent être inclus dans la section de la poutre de coque (la force de soudure doit être garantie). Particulièrement pour les péniches grand-ouvertes de plate-forme, ils peuvent compenser la plate-forme que le manque de section transversale efficace favorise la force longitudinale. Des matériaux en acier ne peuvent pas être employés pour les amortisseurs des péniches d'huile et de petits pétroliers.
Les grands navires de mer habituellement n'ont pas des amortisseurs. Des bateaux, barges de travail, amortisseurs à deux pistes permanents, l'un d'entre eux est situés sur le pont supérieur, et l'autre est légèrement plus haute localisé que la ligne de flottaison conçue
Paramètre en caoutchouc pneumatique d'amortisseur
| Exigences pneumatiques de taille et de marche de 50 amortisseur | ||||
|
Longueur du diamètre X de diamètre nominal millimètre |
Pression interne initiale kPa |
Absorption d'énergie garantie (GEA) | Force de réaction au débattement de GEA (R) | Pression de coque (pression interne) au débattement de GEA (p) |
| Valeur minimum au débattement 60±5% kJ | KN 10 % de Tolerance± |
Valeur de référence kPa |
||
| 500 x 1000 | 50 | 6 | 64 | 132 |
| 600 x 1000 | 50 | 8 | 74 | 126 |
| 700 x 1500 | 50 | 17 | 137 | 135 |
| 1000 x 1500 | 50 | 32 | 182 | 122 |
| 1000 x 2000 | 50 | 45 | 257 | 132 |
| 1200 x2000 | 50 | 63 | 297 | 126 |
| 1350 x 2500 | 50 | 102 | 427 | 130 |
| 1500 x 3000 | 50 | 153 | 579 | 132 |
| 1700 x 3000 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 x 4000 | 50 | 663 | 1381 | 137 |
| 2500 x5500 | 50 | 943 | 2019 | 148 |
| 3300 x 4500 | 50 | 1175 | 1884 | 130 |
| 3300 x 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 4500 x 9000 | 50 | 4752 | 5747 | 146 |
| 4500 x 12000 | 50 | 6473 | 7984 | 154 |
|
Tonnage de bateau (TPL) |
Vitesse de embarquement assumée (M/S) |
Énergie cinétique efficace (KN.M) |
Taille D*L d'amortisseur (m) |
| 200000 | 0,15 | 1890 | 3,3 x 6,5 |
| 150000 | 0,15 | 1417 | 3,3 x 6,5 |
| 100000 | 0,15 | 945 | 3,0 x 5,0 |
| 85000 | 0,17 | 1031 | 3,0 x 6,0 |
| 50000 | 0,18 | 680 | 2,5 x 5,5 |
| 40000 | 0,20 | 672 | 2,5 x 5,5 |
| 30000 | 0,22 | 609 | 2,5 x 4,0 |
| 20000 | 0,25 | 525 | 2,5 x 4,0 |
| 15000 | 0,26 | 425 | 2,5 x 4,0 |
| 10000 | 0,28 | 329 | 2,0 x 4,0 |
| 5000 | 0,33 | 228 | 2,0 x 3,5 |
| Pour le bateau de Grand-tonnage | |||

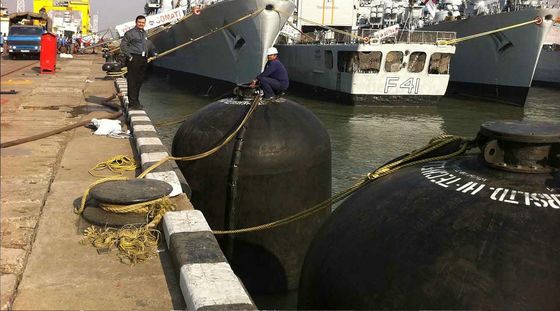

Application en caoutchouc pneumatique d'amortisseur
1. Bateaux-citerne de pétrole et de gaz
2. ferries rapides et navires en aluminium
3. installations provisoires et permanentes
4. réponse et urgences rapides
5. Dans les ports avec des variations de marée extrêmes
6. Pour des opérations lightering navire-navire
7. Pour tous les navires de marine dus à la basse pression de coque et à l'avantage d'une augmentation proportionnelle de force de réaction et d'absorption d'énergie

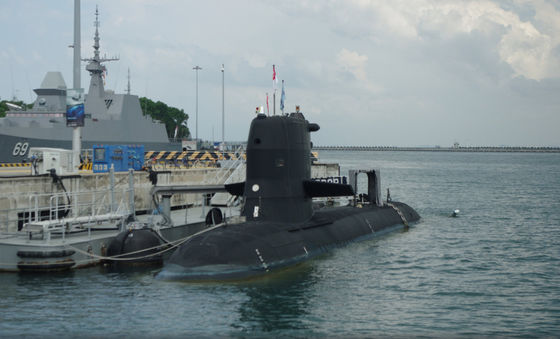

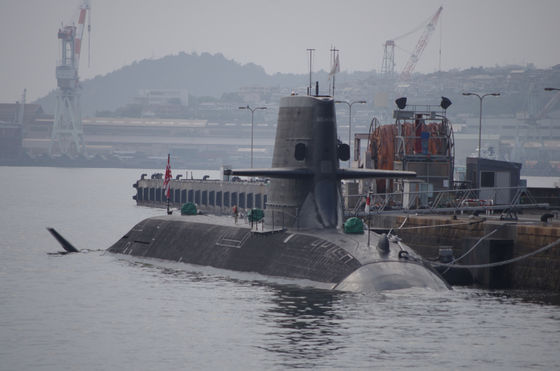

Utilisation des amortisseurs de sumarine
